ChannelPipeline分析

概览

在Netty中，ChannelPipeline和ChannelHandler类似于Servlet和Filter过滤器，这类拦截器实际上是责任链模式的一种变形，这么设计是为了方便事件的拦截和用户业务逻辑的定制。

Servlet和Filter是JAVAEE中的基础组件，初学JAVAEE的小伙伴再熟悉不过了，它能够拦截到HTTP请求以及响应，并读出请求和响应的数据用作业务逻辑的处理，通过这种方式Servlet和Filter可以对Web应用程序进行预处理和后置处理。

Netty的Channel过滤器实现原理与ServletFilter机制一致，它将Channel的数据管道抽象为ChannelPipeline, 消息在ChannelPipeline中流动和传递。ChannelPipeline 持有I/O事件拦截器ChannelHandler的链表，由ChanneIHandler对I/O事件进行拦截和处理，可以方便地通过新增和删除ChannelHandler来实现不同的业务逻辑定制，不需要对已有的ChannelHandler进行修改，能够实现对修改封闭和对扩展的支持。总的而言，在Netty中，pipeline相当于Netty的大动脉，负责Netty的读写事件的传播。

ChannelPipeline原理分析

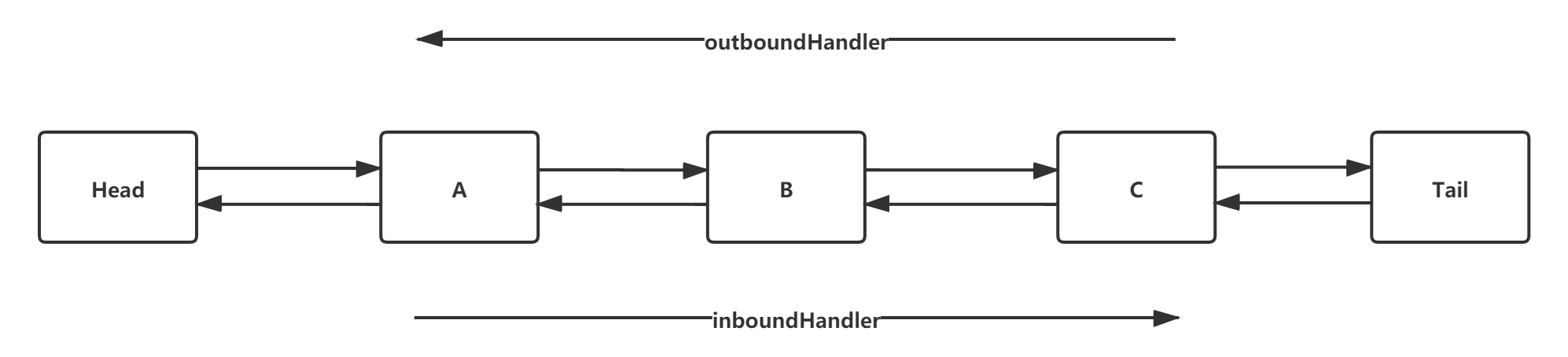

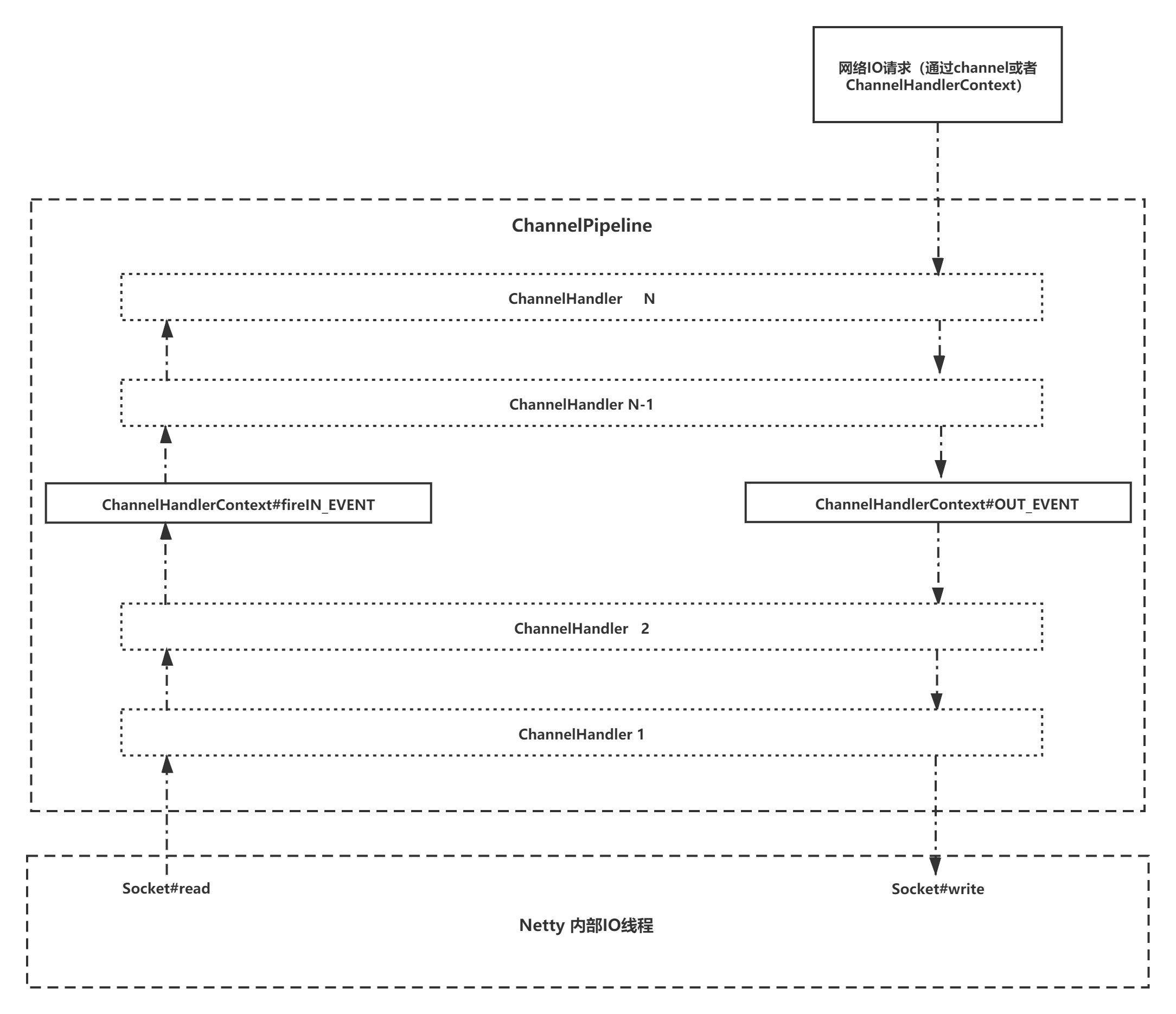

ChannelPipeline是ChannelHandler的容器，它负责ChannelHandler的管理和事件拦截。下面用一张图来展示在Netty中，一个“消息”被ChannelPipeline拦截，然后被ChannelHandler处理的过程，流程如下：

1. 底层的SocketChannel read(方法读取ByteBuf， 触发ChannelRead 事件，由I/O线程NioEventLoop 调用ChannelPipeline 的fireChannelRead(Object msg)方法， 将消息 (ByteBuf)传输到ChannelPipeline中
2. 消息依次被HeadHandler、ChannelHandler1、 ChannelHander2.....TailHandler 拦截和处理，在这个过程中，任何ChannelHandler都可以中断当前的流程，结束消息的传递
3. 调用ChannelHandlerContext的write方法发送消息，消息从TailHandler开始，途经ChannelHanderN.....ChannelHandlerl. HeadHandler, 最终被添加到消息发送缓冲区中等待刷新和发送，在此过程中也可以中断消息的传递，例如当编码失败时，就需要中断流程，构造异常的Future返回

Netty中的事件分为inbound事件和outbound事件.inbound事件通常由1/O线程触发,例如TCP链路建立事件、链路关闭事件、读事件、异常通知事件等，它对应上图的左半部分。

触发inbound事件的方法如下

1. ChannelHandlerContext#fireChannelRegistered(): Channel 注册事件
2. ChannelHandlerContext#fireChannelActive(): TCP链路建立成功, Channel激活事件
3. ChannelHandlerContext#fireChannelRead(Object): 读事件
4. ChannelHandlerContext#fireChannelReadComplete(): 读操作完成通知事件;
5. ChannelHandlerContext#fireExceptionCaught(Throwable): 异常通知事件;
6. ChannelHandlerContext#fireUserEventTriggered(Object): 用户自定义事件:
7. ChannelHandlerContext#fireChannelWritabilityChanged(): Channel 的可写状态变化通知事件;
8. ChannelHandlerContext#fireChannellnactive(): TCP连接关闭，链路不可用通知事件。

Outbound事件通常是由用户主动发起的网络I/O操作，例如用户发起的连接操作、绑定操作、消息发送等操作，它对应上图的右半部分。

触发outbound事件的方法如下

1. ChannelHandlerContext#bind( SocketAddress, ChannelPromise):绑定本地地址事件
2. ChannelHandlerContext#connect(SocketAddress, SocketAddress, ChannelPromise):连接服务端事件
3. ChannelHandlerContext#write(Object, ChannelPromise):发送事件
4. ChannelHandlerContext#flushO): 刷新事件
5. ChannelHandlerContext#read(): 读事件
6. ChannelHandlerContext#disconnect(ChannelPromise): 断开连接事件
7. ChannelHandlerContext#close(ChannelPromise): 关闭当前Channel事件

ChannelPipeline接口

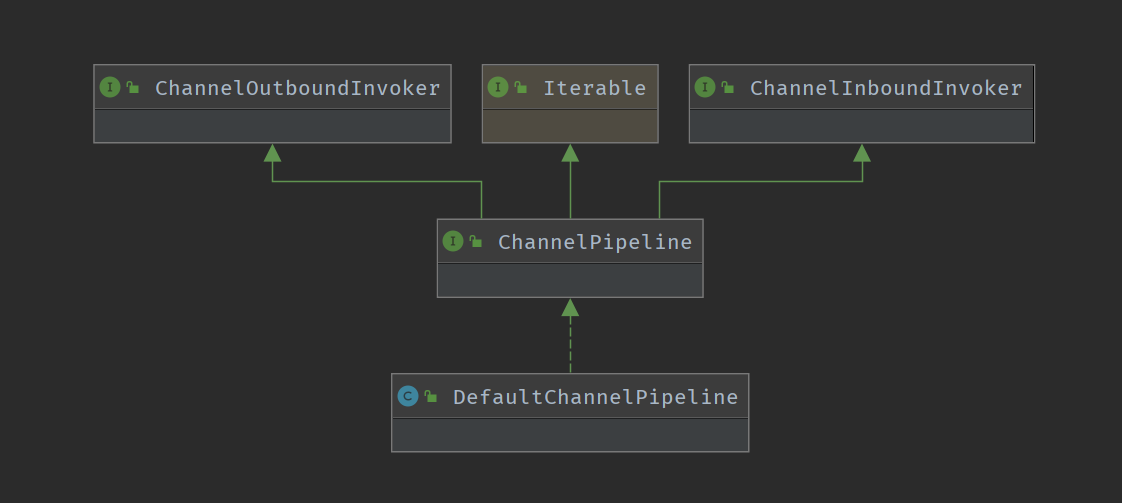

为了接下来能够方便的学习原理以及阅读源码，我们先看下ChannelPipeline的接口的继承关系图：

可以发现，ChannelPipeline接口还继承了ChannelOutboundInvoker以及ChannelInboundInvoker，这两个invoker接口作为ChannelPipeline接口的增强接口。分别看下ChannelPipeline和ChannelOutboundInvoker、ChannelInboundInvoker这三个接口定义。

对于ChannelPipeline接口，方法分别可以分为以下几组类别方法：

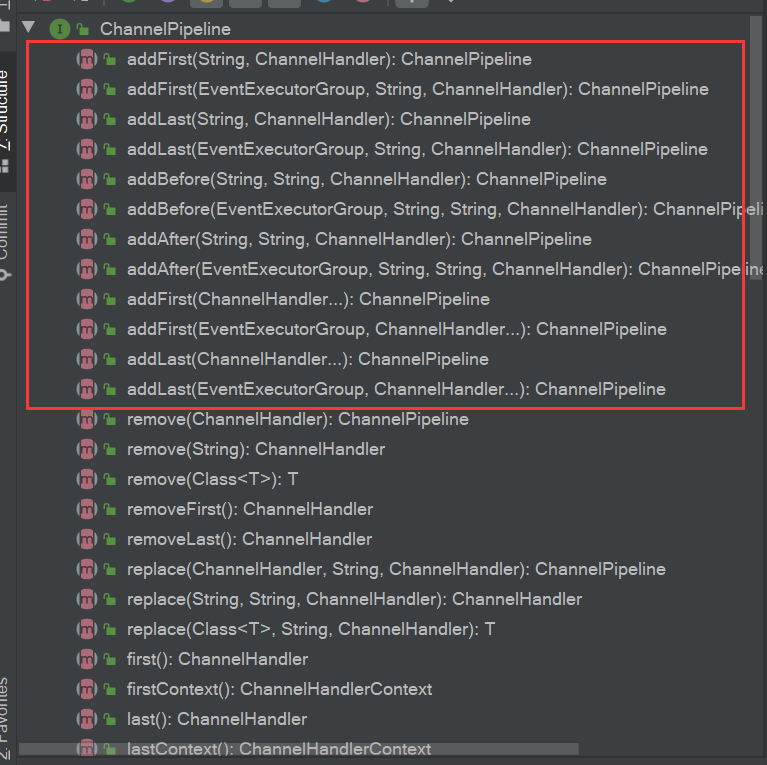

第一组是向ChannelPipeline中添加ChannelHandler，如下图所示：

这里需要提前知道的是，ChannelPipeline维护这一组双向链表的数据结构。

addFirst是向ChannelPipeline双向链表头补添加节点，addLast是向ChannelPipeline双向链表尾部添加节点，addBefore是向ChannelPipeline双向链表中指定的ChannelHandler之前添加一个新的节点，addAfter是向ChannelPipeline双向链表中指定的ChannelHandler之后添加一个节点。

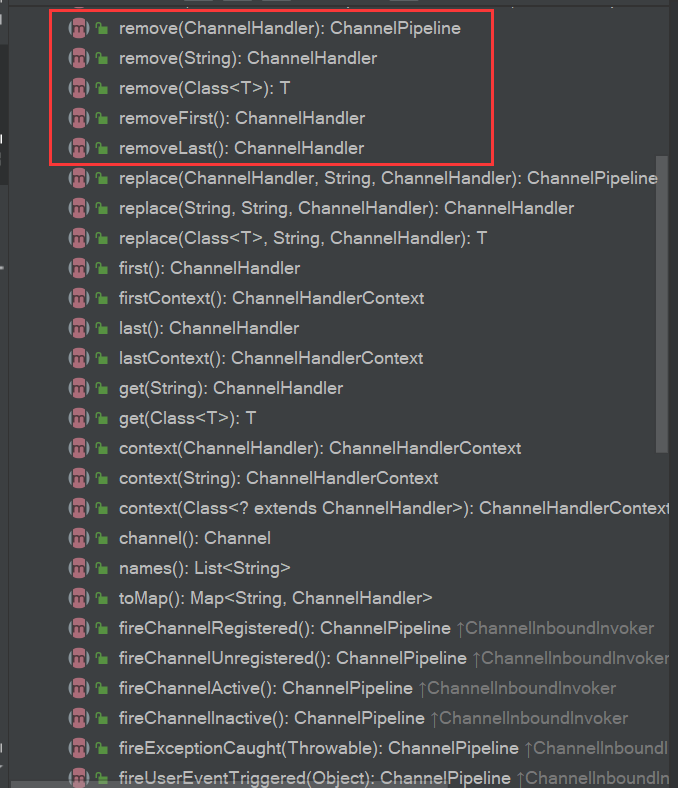

第二组是向ChannelPipeline中移除ChannelHandler

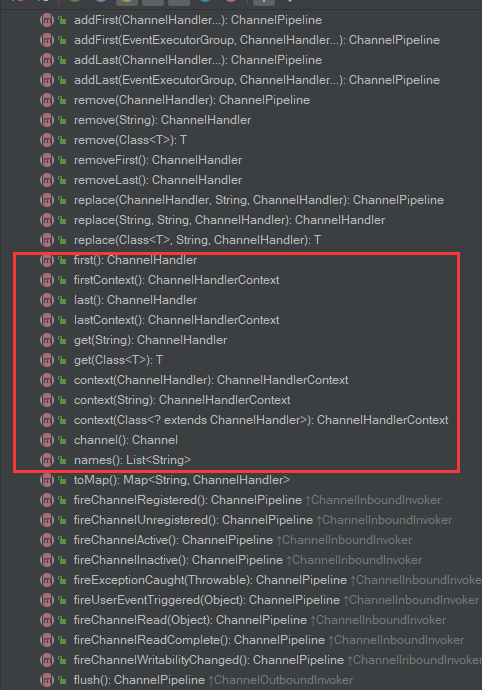

第三组是向获取ChannelHandlerContext对象

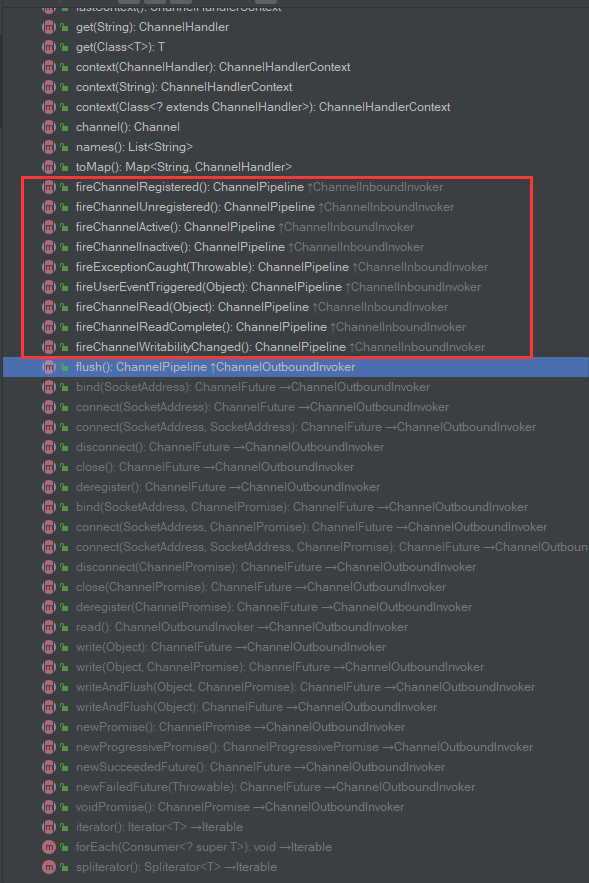

第四组是ChannelInboundInvoker接口增强而来的方法

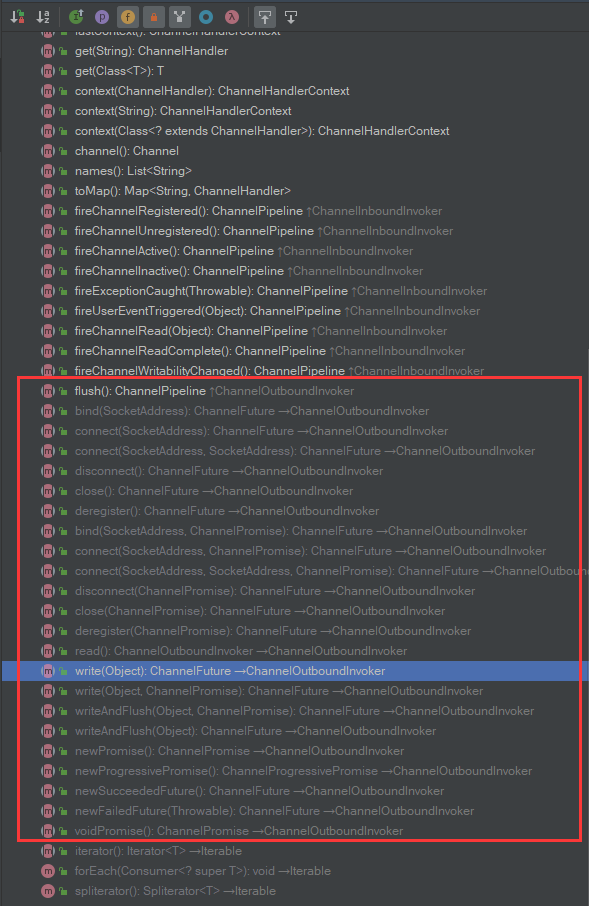

第五组是ChannelOutboundInvoker接口增强而来的方法

在Netty中，ChannelPipeline是一个双向链表的数据结构，那么链表节点是什么呢？答案就是ChannelHandlerContext对象。

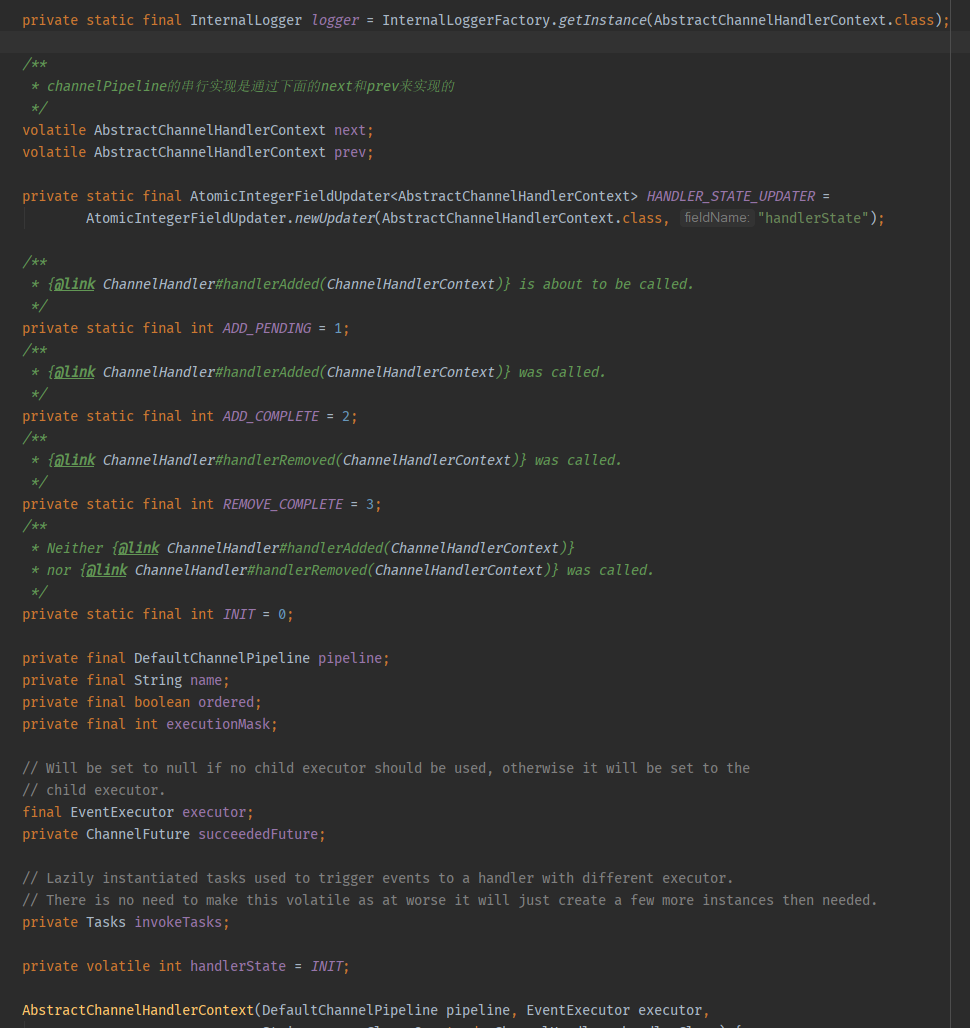

在Netty中，ChannelHandlerContext对象就是存在ChannelPipeline双向链表中的节点元素，在ChannelPipeline中，Netty会为其初始化Head头结点和Tail尾结点，在ChannelPipeline实现类：DefaultChannelPipeline中可以看到定义：

final AbstractChannelHandlerContext head;
final AbstractChannelHandlerContext tail;

DefaultChannelPipeline构造方法中，对head和tail进行了初始化

protected DefaultChannelPipeline(Channel channel) {
    // 给channel赋值channel对象
    this.channel = ObjectUtil.checkNotNull(channel, "channel");
    succeededFuture = new SucceededChannelFuture(channel, null);
    voidPromise =  new VoidChannelPromise(channel, true);

    // 节点对象是AbstractChannelHandlerContext对象，是用于进行业务处理
    // HeadContext和TailContext就是用户可以模仿实现的ChannelHandler实现类
    // channelPipeline双向连表的头节点
    tail = new TailContext(this);
    // channelPipeline双向连表的尾结点
    head = new HeadContext(this);

    // channelPipeline: head -> tail
    head.next = tail;
    tail.prev = head;
}

当Netty初始化完DefaultChannelPipeline对象之后，ChannelPipeline中就已经存在了head和tail两个节点了，自然Netty会通过前面介绍的addXxx方法来添加，下面看下ChannelPipeline的addXxx方法源代码：

DefaultChannelPipeline.java

@Override
public final ChannelPipeline addLast(String name, ChannelHandler handler) {
    return addLast(null, name, handler);
}

@Override
public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
    final AbstractChannelHandlerContext newCtx;
    synchronized (this) {
        checkMultiplicity(handler);

        /**
         * 生成一个新的ChannelHandlerContext对象，这里返回的是DefaultChannelHandlerContext对象
         */
        newCtx = newContext(group, filterName(name, handler), handler);

        /**
         * 向pipeline链表中添加一个新的节点
         */
        addLast0(newCtx);

        // If the registered is false it means that the channel was not registered on an eventLoop yet.
        // In this case we add the context to the pipeline and add a task that will call
        // ChannelHandler.handlerAdded(...) once the channel is registered.
        if (!registered) {
            newCtx.setAddPending();
            // 触发handlerAdded方法，并开始传播handlerAdded事件，此处最终会调用ChannelInitializer#handlerAdded方法，并最终调用到initChannel方法。
            callHandlerCallbackLater(newCtx, true);
            return this;
        }

        /**
         * 从NioEventLoopGroup中获取到NioEventLoop对象
         */
        EventExecutor executor = newCtx.executor();
        if (!executor.inEventLoop()) {
            callHandlerAddedInEventLoop(newCtx, executor);
            return this;
        }
    }
    // 调用HandlerAdded方法
    callHandlerAdded0(newCtx);
    return this;
}

// 向尾结点添加一个节点，并移动指针位置
private void addLast0(AbstractChannelHandlerContext newCtx) {
    AbstractChannelHandlerContext prev = tail.prev;
    newCtx.prev = prev;
    newCtx.next = tail;
    prev.next = newCtx;
    tail.prev = newCtx;
}

private AbstractChannelHandlerContext newContext(EventExecutorGroup group, String name, ChannelHandler handler) {
    return new DefaultChannelHandlerContext(this, childExecutor(group), name, handler);
}

那么，对于拥有双向链表结构的ChannelPipeline来说，是如何让事件在链表结构中进行转移执行的？

就拿fireChannelRead方法来分析：

这里需要提前知道的一点是，AbstractCHannelHandlerContext#fireChannelRead方法会被复写了channelRead方法的ChannelHandler调用。

AbstractCHannelHandlerContext.java

@Override
public ChannelHandlerContext fireChannelRead(final Object msg) {
    /**
     * findContextInbound 返回的-> AbstractChannelHandlerContext对象
     */
    invokeChannelRead(findContextInbound(MASK_CHANNEL_READ), msg);
    return this;
}

/**
 * 查找下一个Inbound节点
 * @param mask
 * @return
 */
private AbstractChannelHandlerContext findContextInbound(int mask) {
    AbstractChannelHandlerContext ctx = this;
    EventExecutor currentExecutor = executor();
    do {
        ctx = ctx.next;
    } while (skipContext(ctx, currentExecutor, mask, MASK_ONLY_INBOUND));
    return ctx;
}

private static boolean skipContext(
        AbstractChannelHandlerContext ctx, EventExecutor currentExecutor, int mask, int onlyMask) {
    // Ensure we correctly handle MASK_EXCEPTION_CAUGHT which is not included in the MASK_EXCEPTION_CAUGHT
    return (ctx.executionMask & (onlyMask | mask)) == 0 ||
            // We can only skip if the EventExecutor is the same as otherwise we need to ensure we offload
            // everything to preserve ordering.
            //
            // See https://github.com/netty/netty/issues/10067
            (ctx.executor() == currentExecutor && (ctx.executionMask & mask) == 0);
}

经过while循环遍历出下一个节点之后，变调用DefaultChannelPipeline#invokeChannelRead方法。

DefaultChannelPipeline

static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
    final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
    EventExecutor executor = next.executor();
    // 在Netty线程中，则直接调用
    if (executor.inEventLoop()) {
        next.invokeChannelRead(m);
    } else {
        // 不在Netty线程中，则另开一个线程来调用ChanelRead方法
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRead(m);
            }
        });
    }
}

private void invokeChannelRead(Object msg) {
    // 过滤handler的状态
    if (invokeHandler()) {
        try {
            // 调用inboundHandler的channelRead方法
            ((ChannelInboundHandler) handler()).channelRead(this, msg);
        } catch (Throwable t) {
            invokeExceptionCaught(t);
        }
    } else {
        fireChannelRead(msg);
    }
}

就这样，前一个节点的ChannelRead方法执行完，就会遍历出下一个节点的ChannelRead并执行，以此达到了在双向链表中移动节点元素的效果。

ChannelPipeline对象是在哪里创建的

Netty中，ChannelPipeline对象是在Channel被创建的时候生成的，看源码。

AbstractChannel.java

protected AbstractChannel(Channel parent) {
    this.parent = parent;
    // channel的标识
    id = newId();
    // channel的unsafe类
    // NioSocketChannel和NioServerSocketChannel的unsafe对象都一样
    unsafe = newUnsafe();
    // 新建pipeline
    pipeline = newChannelPipeline();
}

protected DefaultChannelPipeline newChannelPipeline() {
    // 随后调用DefaultChannelPipeline对象构造方法，在构造方法中生成TailContext和HeadContext，并维护好他们的链表关系
    return new DefaultChannelPipeline(this);
}

ChannelHandler原理分析

ChannelPipeline是通过ChannelHandler接口来实现事件的拦截和处理，一般ChannelHandler只需要继承ChannelHandlerAdapter，然后覆盖自己关心的方法即可。

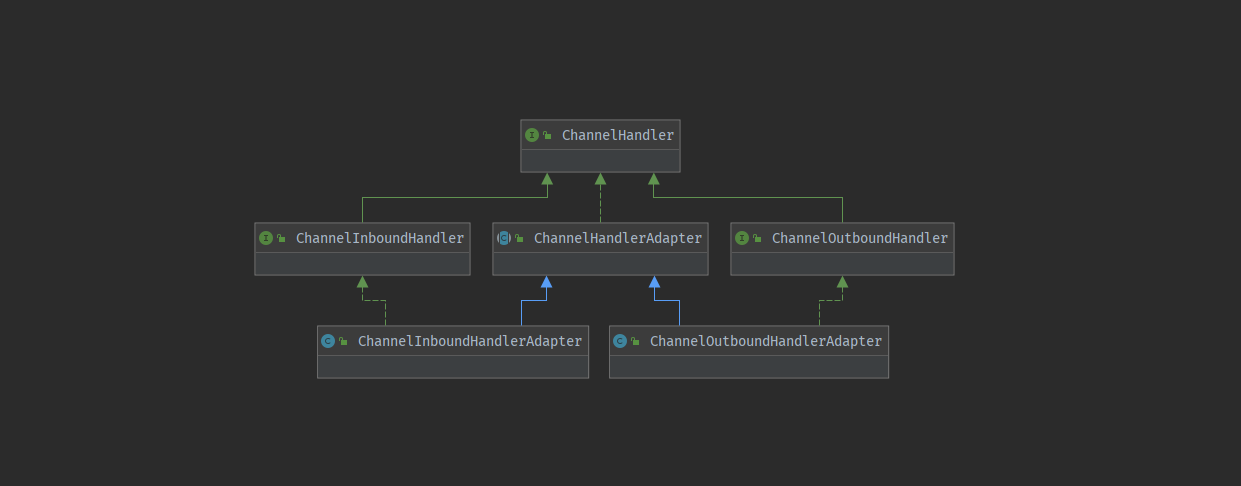

对于ChannelHandler接口，先看下其接口实现图：

可以看到ChannelHandler接口的子类实现图中，有两个重要的子接口：ChannelInboundHandler、ChannelOutboundHandlerAdapter，这两个子接口扩展了ChannelHandler的功能，分别对应着ChannelPipeline章节中介绍的inbound和outbound事件功能。先看看ChannelHandler接口定义了哪些方法。

ChannelHandler接口

public interface ChannelHandler {

    /**
     * 添加ChannelHandler的回调
     */
    void handlerAdded(ChannelHandlerContext ctx) throws Exception;

    /**
     * 移除ChannelHandler的回调
     */
    void handlerRemoved(ChannelHandlerContext ctx) throws Exception;

    /**
     *
     */
    @Deprecated
    void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception;

    @Inherited
    @Documented
    @Target(ElementType.TYPE)
    @Retention(RetentionPolicy.RUNTIME)
    @interface Sharable {
        // no value
    }
}

ChannelHandler是作为业务处理器保存在ChannelPipeline中的，它的其他功能都是在子类实现或者是子接口继承的，下面看下： ChannelHandlerAdapter

public abstract class ChannelHandlerAdapter implements ChannelHandler {
    /**
     * 判断当前这个ChannelHandler是否有@Shareble修饰，有的话该ChannelHandler就可以在不同的ChannelPipeline之间共享
     */
    public boolean isSharable() {
        /**
         * Cache the result of {@link Sharable} annotation detection to workaround a condition. We use a
         * {@link ThreadLocal} and {@link WeakHashMap} to eliminate the volatile write/reads. Using different
         * {@link WeakHashMap} instances per {@link Thread} is good enough for us and the number of
         * {@link Thread}s are quite limited anyway.
         *
         * See <a href="https://github.com/netty/netty/issues/2289">#2289</a>.
         */
        Class<?> clazz = getClass();
        Map<Class<?>, Boolean> cache = InternalThreadLocalMap.get().handlerSharableCache();
        Boolean sharable = cache.get(clazz);
        if (sharable == null) {
            sharable = clazz.isAnnotationPresent(Sharable.class);
            cache.put(clazz, sharable);
        }
        return sharable;
    }

    @Skip
    @Override
    @Deprecated
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        ctx.fireExceptionCaught(cause);
    }

}

可以看到，ChannelHandlerAdapter作为抽象类只实现了顶级接口ChannelHandler的两个方法：isShareble和exceptionCaught，这里是Netty的风格之一，就是定义完顶级接口后，分别有公共抽象子类、子接口来对功能进行增强。那么对于ChannelHandler的功能增强，则由：ChannelOutboundHandler、ChannelInboundHandler来进行的增强。

ChannelOutboundHandler、ChannelInboundHandler接口

public interface ChannelInboundHandler extends ChannelHandler {

    /**
     * 通道注册完成的回调方法，方法中多以fireChannelRegistered方法为主，作用是往pipeline中传播channelRegistered事件
     */
    void channelRegistered(ChannelHandlerContext ctx) throws Exception;

    /**
     * 通道解除注册的回调方法
     */
    void channelUnregistered(ChannelHandlerContext ctx) throws Exception;

    /**
     * 通道触发
     */
    void channelActive(ChannelHandlerContext ctx) throws Exception;

    /**
     * The {@link Channel} of the {@link ChannelHandlerContext} was registered is now inactive and reached its
     * end of lifetime.
     */
    void channelInactive(ChannelHandlerContext ctx) throws Exception;

    /**
     * 通道读取到消息
     */
    void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception;

    /**
     * Invoked when the last message read by the current read operation has been consumed by
     * {@link #channelRead(ChannelHandlerContext, Object)}.  If {@link ChannelOption#AUTO_READ} is off, no further
     * attempt to read an inbound data from the current {@link Channel} will be made until
     * {@link ChannelHandlerContext#read()} is called.
     */
    void channelReadComplete(ChannelHandlerContext ctx) throws Exception;

    /**
     * Gets called if an user event was triggered.
     */
    void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception;

    /**
     * Gets called once the writable state of a {@link Channel} changed. You can check the state with
     * {@link Channel#isWritable()}.
     */
    void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception;

    /**
     * Gets called if a {@link Throwable} was thrown.
     */
    @Override
    @SuppressWarnings("deprecation")
    void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception;
}

public interface ChannelOutboundHandler extends ChannelHandler {
    /**
     * 绑定socket事件回调
     */
    void bind(ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise) throws Exception;

    /**
     * socket连接回调
     */
    void connect(
            ChannelHandlerContext ctx, SocketAddress remoteAddress,
            SocketAddress localAddress, ChannelPromise promise) throws Exception;

    /**
     * socket断开连接回调
     */
    void disconnect(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;

    /**
     * socket关闭回调
     */
    void close(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;

    /**
     * Called once a deregister operation is made from the current registered {@link EventLoop}.
     *
     * @param ctx               the {@link ChannelHandlerContext} for which the close operation is made
     * @param promise           the {@link ChannelPromise} to notify once the operation completes
     * @throws Exception        thrown if an error occurs
     */
    void deregister(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;

    /**
     * Intercepts {@link ChannelHandlerContext#read()}.
     */
    void read(ChannelHandlerContext ctx) throws Exception;

    /**
     *
     */
    void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception;

    /**
     *
     */
    void flush(ChannelHandlerContext ctx) throws Exception;
}

ChannelInitializer抽象类

在来看看ChannelInitializer这个抽象类，定义了什么功能。

@Sharable
public abstract class ChannelInitializer<C extends Channel> extends ChannelInboundHandlerAdapter {

    private static final InternalLogger logger = InternalLoggerFactory.getInstance(ChannelInitializer.class);
    // initMap用于保存在不同pipeline之间共享的ChannelHandler对象，减少开销
    private final Set<ChannelHandlerContext> initMap = Collections.newSetFromMap(
            new ConcurrentHashMap<ChannelHandlerContext, Boolean>());

    /**
     * 初始化channel的抽象方法，具体由子类提供实现逻辑
     */
    protected abstract void initChannel(C ch) throws Exception;

    @Override
    @SuppressWarnings("unchecked")
    public final void channelRegistered(ChannelHandlerContext ctx) throws Exception {
        // 通道注册完成后，对通道进行初始化
        if (initChannel(ctx)) {
            // 将通道注册完这个事件往pipeline里传播
            ctx.pipeline().fireChannelRegistered();

            // We are done with init the Channel, removing all the state for the Channel now.
            removeState(ctx);
        } else {
            ctx.fireChannelRegistered();
        }
    }

    /**
     * Handle the {@link Throwable} by logging and closing the {@link Channel}. Sub-classes may override this.
     */
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        if (logger.isWarnEnabled()) {
            logger.warn("Failed to initialize a channel. Closing: " + ctx.channel(), cause);
        }
        ctx.close();
    }

    /**
     * {@inheritDoc} If override this method ensure you call super!
     */
    @Override
    public void handlerAdded(ChannelHandlerContext ctx) throws Exception {
        if (ctx.channel().isRegistered()) {
            // This should always be true with our current DefaultChannelPipeline implementation.
            // The good thing about calling initChannel(...) in handlerAdded(...) is that there will be no ordering
            // surprises if a ChannelInitializer will add another ChannelInitializer. This is as all handlers
            // will be added in the expected order.
            if (initChannel(ctx)) {

                // We are done with init the Channel, removing the initializer now.
                removeState(ctx);
            }
        }
    }

    @Override
    public void handlerRemoved(ChannelHandlerContext ctx) throws Exception {
        initMap.remove(ctx);
    }

    @SuppressWarnings("unchecked")
    private boolean initChannel(ChannelHandlerContext ctx) throws Exception {
        if (initMap.add(ctx)) { // Guard against re-entrance.
            try {
                // 调用抽象方法initChannel(channel)
                initChannel((C) ctx.channel());
            } catch (Throwable cause) {
                // Explicitly call exceptionCaught(...) as we removed the handler before calling initChannel(...).
                // We do so to prevent multiple calls to initChannel(...).
                exceptionCaught(ctx, cause);
            } finally {
                ChannelPipeline pipeline = ctx.pipeline();
                if (pipeline.context(this) != null) {
                    pipeline.remove(this);
                }
            }
            return true;
        }
        return false;
    }

    // 将Channelhandler从initMap中移除
    private void removeState(final ChannelHandlerContext ctx) {
        // The removal may happen in an async fashion if the EventExecutor we use does something funky.
        if (ctx.isRemoved()) {
            initMap.remove(ctx);
        } else {
            // The context is not removed yet which is most likely the case because a custom EventExecutor is used.
            // Let's schedule it on the EventExecutor to give it some more time to be completed in case it is offloaded.
            ctx.executor().execute(new Runnable() {
                @Override
                public void run() {
                    initMap.remove(ctx);
                }
            });
        }
    }
}

对于ChannelInboundHandlerAdapter这个抽象类来说，已经实现了ChannelInboundHandler这个接口的所有方法了，而ChannelOutboundHandlerAdapter抽象类同样已经实现了ChannelOutboundHandler接口的所有方法，因此继承了ChannelInitializer的实现类，只需要实现initChannel(Channel ch)方法即可。

下面看一个ChannelInitializer的例子

public class HttpHelloWorldServerInitializer extends ChannelInitializer<SocketChannel> {

    private final SslContext sslCtx;

    public HttpHelloWorldServerInitializer(SslContext sslCtx) {
        this.sslCtx = sslCtx;
    }

    @Override
    public void initChannel(SocketChannel ch) {
        ChannelPipeline p = ch.pipeline();
        if (sslCtx != null) {
            p.addLast(sslCtx.newHandler(ch.alloc()));
        }
        p.addLast(new HttpServerCodec());
        p.addLast(new HttpServerExpectContinueHandler());
        p.addLast(new HttpHelloWorldServerHandler());
    }
}

由上面的例子知道，对于initChannel(Channel ch)方法而言，主要是用于往pipeline中添加ChannelHandler的。

ChannelHandlerContext源码分析

ChannelHandlerContext接口定义

public interface ChannelHandlerContext extends AttributeMap, ChannelInboundInvoker, ChannelOutboundInvoker {

    /**
     * 获得一个channel对象
     */
    Channel channel();

    /**
     * 获取一个EventExecutor对象，这里实际获得的是NioEventLoop
     */
    EventExecutor executor();

    /**
     * 获取ChannelHandler的名称
     */
    String name();

    /**
     * 绑定在ChannelHandlerContext上的ChannelHandler
     */
    ChannelHandler handler();

    boolean isRemoved();

    @Override
    ChannelHandlerContext fireChannelRegistered();

    @Override
    ChannelHandlerContext fireChannelUnregistered();

    @Override
    ChannelHandlerContext fireChannelActive();

    @Override
    ChannelHandlerContext fireChannelInactive();

    @Override
    ChannelHandlerContext fireExceptionCaught(Throwable cause);

    @Override
    ChannelHandlerContext fireUserEventTriggered(Object evt);

    @Override
    ChannelHandlerContext fireChannelRead(Object msg);

    @Override
    ChannelHandlerContext fireChannelReadComplete();

    @Override
    ChannelHandlerContext fireChannelWritabilityChanged();

    @Override
    ChannelHandlerContext read();

    @Override
    ChannelHandlerContext flush();

    /**
     * 获取pipeline
     */
    ChannelPipeline pipeline();

    /**
     * 获取一个内存分配器
     */
    ByteBufAllocator alloc();

    /**
     * @deprecated Use {@link Channel#attr(AttributeKey)}
     */
    @Deprecated
    @Override
    <T> Attribute<T> attr(AttributeKey<T> key);

    /**
     * @deprecated Use {@link Channel#hasAttr(AttributeKey)}
     */
    @Deprecated
    @Override
    <T> boolean hasAttr(AttributeKey<T> key);
}

可以看到ChannelHandlerContext分别继承了ChannelInboundInvoker和ChannelOutboundInvoker接口，在分析Channelpipeline章节时，介绍过其二者定义的功能，ChannelInboundInvoker多以fireXxxx方法构成，代表的是触发的Xxx事件的传播，例如：

    @Override
    public ChannelHandlerContext fireChannelRegistered() {
        invokeChannelRegistered(findContextInbound(MASK_CHANNEL_REGISTERED));
        return this;
    }

fireChannelRegistered方法就是触发了ChannelRegistered事件能够在ChannelPipeline中进行传播。

而ChannelOutboundInvoker多以socket的绑定、连接、读和写为住，常见的方法由write、flush以及writeAndFlush。

    @Override
    public ChannelFuture writeAndFlush(Object msg, ChannelPromise promise) {
        write(msg, true, promise);
        return promise;
    }

按照Netty架构的习惯，在给定一个接口之后，一般都会有对应的公共抽象类来定义公共的方法，并将需要定制的方法定义为抽象方法供不同的子类实现，照着这个思路可以找到AbstractChannelHandlerContext这个抽象类。

AbstractChannelHandlerContext源码分析

成员变量定义

在分析AbstractChannelHandlerContext源码之前，我们先看下它的成员变量定义，入下图所示，定义了两个volatile对象：

1. volatile AbstractChannelHandlerContext next
2. volatile AbstractChannelHandlerContext prev

这两个AbstractChannelHandlerContext对象作为指针实现了ChannelPipeline作为双向链表的数据结构。

private static final AtomicIntegerFieldUpdater<AbstractChannelHandlerContext> HANDLER_STATE_UPDATER =
        AtomicIntegerFieldUpdater.newUpdater(AbstractChannelHandlerContext.class, "handlerState");

关于XxxFieldUpdater类，可以阅读：https://my.oschina.net/u/4072299/blog/3115164

接着是AbstractChannelHandlerContext的状态：

• private static final int ADD_PENDING = 1
• private static final int ADD_COMPLETE = 2
• private static final int REMOVE_COMPLETE = 3

ADD_PENDING表示正在调用handlerAdded，ADD_COMPLETE表示已经调用完成了handlerAdded，而REMOVE_COMPLETE表示已经调用完handlerRemoved方法。

而ChannelHandlerContext中还会存有ChannelPipeline。

private final DefaultChannelPipeline pipeline

还有一个handlerState变量，用于定义当前ChannelHandler对象的状态，初始为INIT状态，表示handlerAdded和handlerRemove都还未调用过。

private volatile int handlerState = INIT

对于ChannelPipeline中的ChannelHandler是如何被调用以及如何移动双向链表中的对象的，实现原理就在这几个方法之间：

AbstractChannelHandlerContext.java

/*
    * 触发ChannelActive事件
    */
@Override
public ChannelHandlerContext fireChannelActive() {
    invokeChannelActive(findContextInbound(MASK_CHANNEL_ACTIVE));
    return this;
}

static void invokeChannelActive(final AbstractChannelHandlerContext next) {
    // 获取NioEventLoop线程
    EventExecutor executor = next.executor();
    // 如果获取到的NioEventLoop线程是当前的线程
    if (executor.inEventLoop()) {
        next.invokeChannelActive();
    } else {
        // 另开一个线程去执行
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelActive();
            }
        });
    }
}

private void invokeChannelActive() {
    // 检查ChannelHandler的状态
    if (invokeHandler()) {
        try {
            ((ChannelInboundHandler) handler()).channelActive(this);
        } catch (Throwable t) {
            invokeExceptionCaught(t);
        }
    } else {
        // 遍历下一个节点，重新调用下一个节点
        fireChannelActive();
    }
}

/*
    * 找到inbound节点
    */
private AbstractChannelHandlerContext findContextInbound(int mask) {
    AbstractChannelHandlerContext ctx = this;
    // 拿到当前的NioEventLoop线程
    EventExecutor currentExecutor = executor();
    do {
        // 获取ChannelPipeline中的next节点
        ctx = ctx.next;
    } while (skipContext(ctx, currentExecutor, mask, MASK_ONLY_INBOUND));
    return ctx;
}

// 判断是否跳过此节点
private static boolean skipContext(
        AbstractChannelHandlerContext ctx, EventExecutor currentExecutor, int mask, int onlyMask) {
    return (ctx.executionMask & (onlyMask | mask)) == 0 ||
            (ctx.executor() == currentExecutor && (ctx.executionMask & mask) == 0);
}

当调用来到

((ChannelInboundHandler) handler()).channelActive(this);

会触发下一个Handler的channelActive，此处就拿Tail节点的channelActive来分析。

    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        ctx.fireChannelActive();
        readIfIsAutoRead();
    }

可以看到，调用又来到了ChannelHandlerContext#fireChannelActive，这样又要进行节点的遍历，就这样把事件传播了下去。

DefaultChannelPipeline源码分析

在DefaultChannelPipeline中，定义了一个head“头结点”和一个tail“尾结点”，它们都是AbstractChannelhandlerContext类的节点，我们都知道在ChannelPipeline中AbstractChannelHandlerContext就是节点元素的抽象类实现，而这个handlerContext持有ChannelHandler。

在Netty中我们还需要知道inbound和outbound类型的ChannelHandler节点的执行顺序。

下面来先看下一个Netty的demo

该Netty的demo中，分别定义了六个Handler，分为两组，一组是inboundHandler，另一组是outboundHandler。

InBoundHandlerA

public class InBoundHandlerA extends ChannelInboundHandlerAdapter {

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerA: " + msg);
        ctx.fireChannelRead(msg);
    }
}

InBoundHandlerB

public class OutBoundHandlerB extends ChannelOutboundHandlerAdapter {
    @Override
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        System.out.println("OutBoundHandlerB: " + msg);
        ctx.write(msg, promise);
    }


    @Override
    public void handlerAdded(final ChannelHandlerContext ctx) {
        ctx.executor().schedule(() -> {
            ctx.channel().write("ctx.channel().write -> hello world");
            ctx.write("hello world");
        }, 3, TimeUnit.SECONDS);
    }
}

InBoundHandlerC

public class InBoundHandlerC extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerC: " + msg);
        ctx.fireChannelRead(msg);
    }
}

public final class Server {

    public static void main(String[] args) throws Exception {
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();

        try {
            ServerBootstrap b = new ServerBootstrap();
            b.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .childOption(ChannelOption.TCP_NODELAY, true)
                    .childAttr(AttributeKey.newInstance("childAttr"), "childAttrValue")
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        public void initChannel(SocketChannel ch) {
                            ch.pipeline().addLast(new InBoundHandlerA());
                            ch.pipeline().addLast(new InBoundHandlerB());
                            ch.pipeline().addLast(new InBoundHandlerC());
                        }
                    });

            ChannelFuture f = b.bind(8888).sync();

            f.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

执行结果如下：

InBoundHandlerA: hello world
InBoundHandlerB: hello world
InBoundHandlerC: hello world

可以发现Netty中，对于inboundHandler来说是按照顺序执行操作的。

接着在看看outboundHandler定义如下

OutBoundHandlerA

public class OutBoundHandlerA extends ChannelOutboundHandlerAdapter {

    @Override
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        System.out.println("OutBoundHandlerA: " + msg);
        ctx.write(msg, promise);
    }
}

OutBoundHandlerB

public class OutBoundHandlerB extends ChannelOutboundHandlerAdapter {
    @Override
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        System.out.println("OutBoundHandlerB: " + msg);
        ctx.write(msg, promise);
    }
}

OutBoundHandlerC

public class OutBoundHandlerC extends ChannelOutboundHandlerAdapter {

    @Override
    public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
        System.out.println("OutBoundHandlerC: " + msg);
        ctx.write(msg, promise);
    }
}

然后修改Server类为如下，

public final class Server {

    public static void main(String[] args) throws Exception {
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();

        try {
            ServerBootstrap b = new ServerBootstrap();
            b.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .childOption(ChannelOption.TCP_NODELAY, true)
                    .childAttr(AttributeKey.newInstance("childAttr"), "childAttrValue")
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        public void initChannel(SocketChannel ch) {
                            ch.pipeline().addLast(new OutBoundHandlerA());
                            ch.pipeline().addLast(new OutBoundHandlerB());
                            ch.pipeline().addLast(new OutBoundHandlerC());
                        }
                    });

            ChannelFuture f = b.bind(8888).sync();

            f.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

执行结果如下：

OutBoundHandlerC: ctx.channel().write -> hello world
OutBoundHandlerB: ctx.channel().write -> hello world
OutBoundHandlerA: ctx.channel().write -> hello world
OutBoundHandlerA: hello world

可以看到在Netty中对于ountboundHandler来说，是倒序执行的。

整个Netty执行ChannelHandler可以用下图来描述。

上图描述的Head节点顺序执行，Tail节点逆序执行的源码是在DefaultChannelPipeline中，在《Netty-ChannelPipeline-上》文章开头就已经说明了，对于inboundHandler类型的Handler，主要还是用于监听Channel的read、register、active、exceptionCaught等事件，而对于outboundHandler类型来说，主要是用于bind、connect、write、flush等事件，回顾了这一点后，我们在继续看DefaultChannelPipeline源码

public class DefaultChannelPipeline implements ChannelPipeline {
    ... 省略

    @Override
    public final ChannelPipeline fireChannelRead(Object msg) {
        AbstractChannelHandlerContext.invokeChannelRead(head, msg);
        return this;
    }

    @Override
    public final ChannelFuture write(Object msg) {
        return tail.write(msg);
    }

    ... 省略
}

分别以inbound类型的channelRead和outbound类型的write来分析。

DefaultChannelPipeline.java

@Override
public final ChannelPipeline fireChannelRead(Object msg) {
    AbstractChannelHandlerContext.invokeChannelRead(head, msg);
    return this;
}

在AbstractChannelHandlerContext#invokeChannelRead方法中，传入了一个重要的入参：head，这里就是传入的Head头结点，这一重要调用得以让inbound类型handler在ChannelPipeline中按顺序执行。

AbstractChannelHandlerContext.java

static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
    final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
    EventExecutor executor = next.executor();
    // 在NioEventLoop线程内，next这里传入的是head头结点
    if (executor.inEventLoop()) {
        next.invokeChannelRead(m);
    } else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRead(m);
            }
        });
    }
}

private void invokeChannelRead(Object msg) {
    if (invokeHandler()) {
        try {
            ((ChannelInboundHandler) handler()).channelRead(this, msg);
        } catch (Throwable t) {
            invokeExceptionCaught(t);
        }
    } else {
        fireChannelRead(msg);
    }
}

ChannelInboundHandler#channelRead的调用，会最终来到InBoundHandlerA里的channelRead方法。

public class InBoundHandlerA extends ChannelInboundHandlerAdapter {

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("InBoundHandlerA: " + msg);
        ctx.fireChannelRead(msg);
    }
}

经过AbstractChannelHandlerContext#fireChannelRead，会在ChannelPipeline中寻找下一个inbound，然后继续执行channelRead。

@Override
public ChannelHandlerContext fireChannelRead(final Object msg) {
    invokeChannelRead(findContextInbound(MASK_CHANNEL_READ), msg);
    return this;
}

细看OutBoundHandlerB#handlerAdded方法由两个write，一个是ctx.channel.write，另一个是ctx.write，这两个有啥区别呢？为啥输出结果是三条：ctx.channel().write -> hello world，一条hello world呢？

启动Server启动类之后，再cmd窗口输入连接socket的命令debug之后分析得

telnet 127.0.0.1 8888

在客户端socket连接进Netty之后，会先注册channel并init初始化，这时会调用Server类里ServerBootstrap注入的ChannelInitilizer的initChannel方法，最终得以向ChannelPipeline里添加进OutBoundHandlerA、OutBoundHandlerB、OutBoundHandlerC，随后调用

ch.pipeline().addLast(new xxxx)

只有会触发DefaultChannelPipeline#callHandlerAdded0()方法，最终来到OutBoundHandler里的handlerAdded()方法，并向Netty的定时任务队列里添加了一个匿名内部任务，也就是：

@Override
public void handlerAdded(final ChannelHandlerContext ctx) {
    ctx.executor().schedule(() -> {
        ctx.channel().write("ctx.channel().write -> hello world");
        ctx.write("hello world");
    }, 3, TimeUnit.SECONDS);
}

随后完成客户端Socket的初始化工作。此时服务端的selector继续执行for死循环，执行到任务队列，此时发现任务队列中有一个定时任务需要执行，则拿出任务并执行任务，执行过程会跳转到上面的匿名内部类，并依次执行ctx.channel().write()和ctx.write()两个方法。

ctx.channel().write()

方法会从ChannelPipeline的尾部tail开始执行（上文已经总结过，outboundHandler都是从tail节点开始执行handler） ，所以字符串“ctx.channel().write -> hello world”就会按outboundHandlerC、outboundHandlerB、outboundHandlerC这个顺序开始执行，执行完head节点之后会一路往上返回到Ctx.channel().write() 方法，并最后去执行ctx.write()方法，而ctx.write()方法会从当前的handler节点开始向前执行，所以当前outboundHandlerB的前节点是outboundHandlerA，所以最终控制台打印出：

OutBoundHandlerC: ctx.channel().write -> hello world
OutBoundHandlerB: ctx.channel().write -> hello world
OutBoundHandlerA: ctx.channel().write -> hello world
OutBoundHandlerA: hello world

整个过程比较复杂，也比较绕，下面用一张流程图来描述整个过程。

• TODO ChannelPipeline优化？MASK
• TODO SimpleChannelInboundHandler源码分析
